W systemach wytwarzania energii słonecznej skrzynki łączące ciągi fotowoltaiczne firmy CNKA są kluczowym sprzętem do łączenia paneli słonecznych i falowników. Ułatwiają łączenie wielu paneli fotowoltaicznych w szynę prądu stałego, jednocześnie monitorując i kontrolując parametry, takie jak prąd, napięcie i temperatura.
|

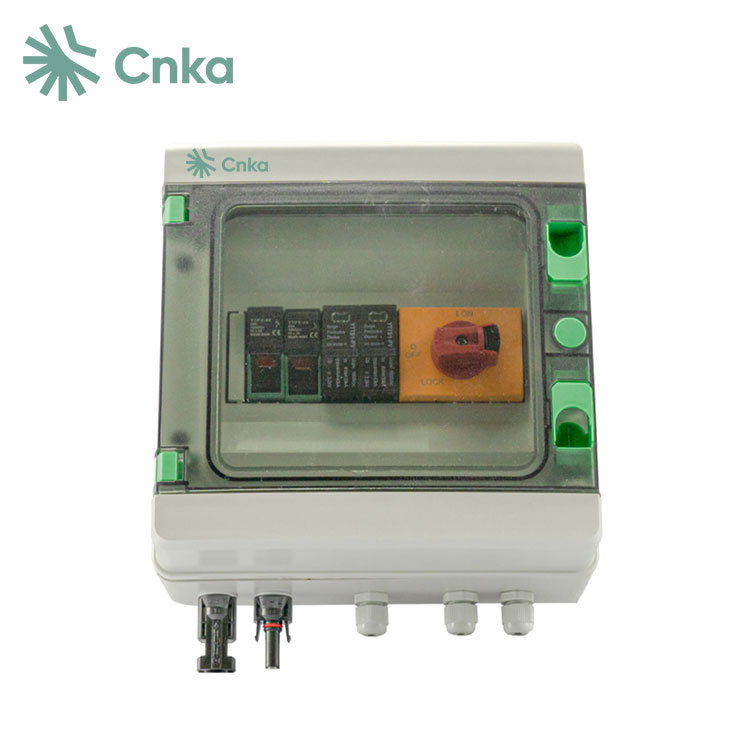

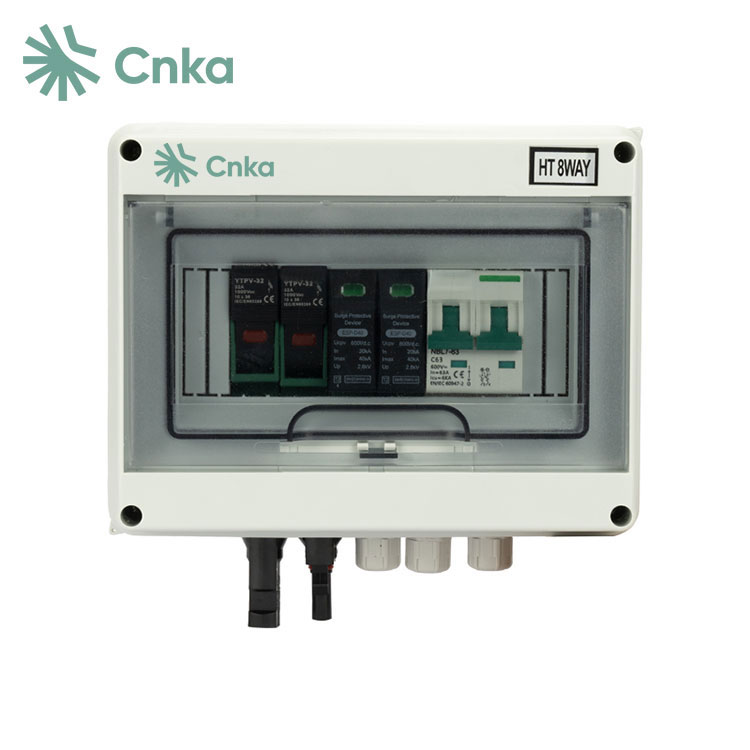

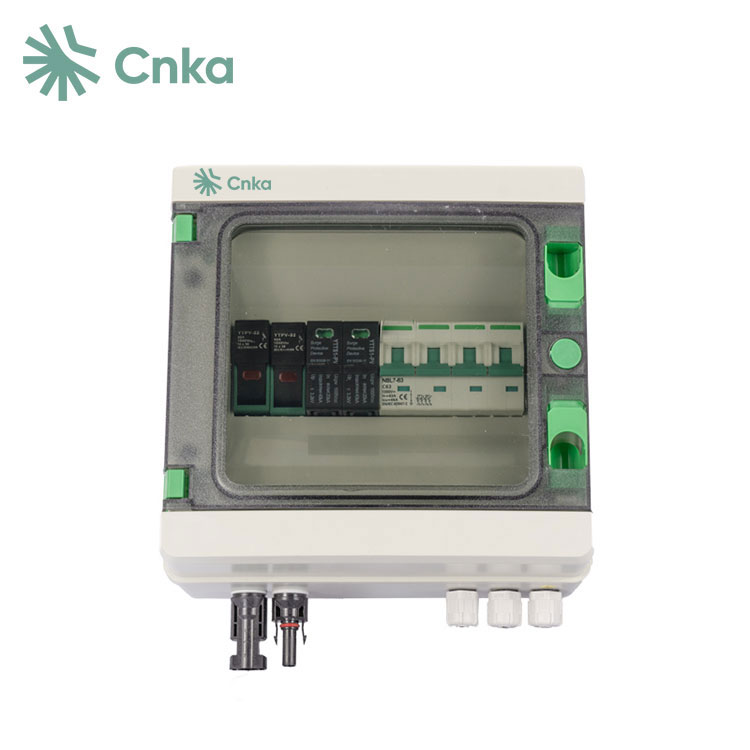

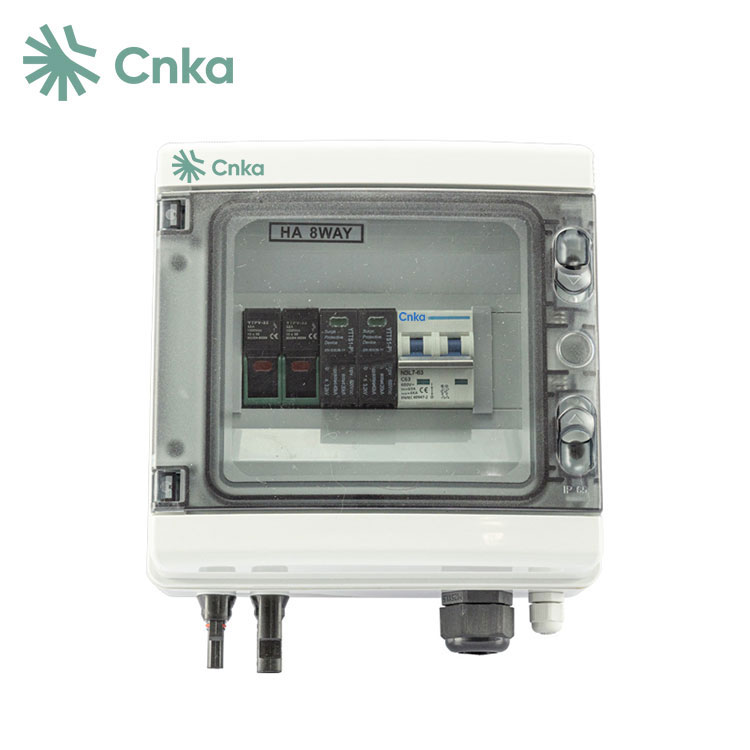

Skrzynka łącznikowa Solar PVDC 1 w 1 na wyjściu |
|||||
|
Napięcie znamionowe instalacji fotowoltaicznej |
DC 600 V i 1000 V |
Maksymalny wzmacniacz wejściowy dla każdego ciągu |
15A |
||
|
Ciągi wejściowe |
1 |
Liczba ciągów wyjściowych |
1 |
||
|
Stopień wodoodporności ip65/ochrona przed oświetleniem |
|||||
|
Kategoria testu |
II stopień ochrony |
Nominalny amperaż rozładowania |
20KA |
||
|
Maksymalny amperaż rozładowania |
40KA |
Poziom ochrony przed napięciem |
3,2 KV |
||
|
SPD Maks. napięcie robocze |
DC600V i 1000V |
Polacy |
2P |
||
|
Charakterystyka struktury |
Podłącz moduł push |
|
|||
|
System |
|||||
|
Stopień ochrony |
lp65 |
Przełącznik wyjściowy |
Wyłącznik obwodu prądu stałego i odłącznik prądu stałego |
||
|
Złącze solarne |
Standard |
Materiał pudełka |
PCV |
||
|
Metoda instalacji |
Typ montażu na ścianie |
Temperatura robocza |
-25 ℃-+60 ℃ |
||
|
Instalacja:wewnątrz/na zewnątrz |
Tak |
|
|||
|
Parametr mechaniczny |
|||||
|
Szerokość*wysoka*Głębokość (mm) |
200*155*95 215*210*100 212*207*118 |
||||
1 Do produkcji można używać zwykłych narzędzi nadających się do obróbki.
2 Wykorzystuje materiały o doskonałej opłacalności, które są odporne na trudne warunki.
3 Ulepszona aktualizacja systemu zamykania.
4 Właściwości nieprzewodzące.
5 Wykonane ze stali walcowanej na zimno i innych materiałów metalowych.
6 Wyposażone w bezpieczniki prądu stałego i moduły odgromowe zaprojektowane specjalnie dla systemów fotowoltaicznych.
P: Czy potrzebuję skrzynki przyłączeniowej PV?
Odp.: W zwykłym gospodarstwie domowym skrzynka łącząca nie jest konieczna, ponieważ zazwyczaj używane jest tylko 1 do 3 łańcuchów i bezpośrednio podłączone do falownika. Jednakże w przypadku większych instalacji obejmujących od 4 do 4000 ciągów niezbędna jest skrzynka łącząca.
P: Co to jest skrzynka przyłączeniowa PV?
Odp.: Skrzynka przyłączeniowa instalacji fotowoltaicznych firmy CNKA to skrzynka rozdzielcza zaprojektowana specjalnie do zarządzania poborem prądu stałego z paneli słonecznych w systemie energii słonecznej. Zawiera wyłączniki prądu stałego i konsoliduje wiele wejść prądu stałego z paneli w jedno wyjście prądu stałego. Wyjście to jest następnie kierowane do kontrolera ładowania lub falownika, w zależności od konfiguracji systemu.
P: Jakie jest napięcie znamionowe skrzynki przyłączeniowej PV?
Odp.: Skrzynka przyłączeniowa CNKA do instalacji fotowoltaicznych ma zazwyczaj maksymalne napięcie znamionowe 1000 V, co spełnia wymagania wielu projektów. Jednakże w przypadku projektów obejmujących panele słoneczne o różnym napięciu mogą być konieczne rozwiązania niestandardowe.
