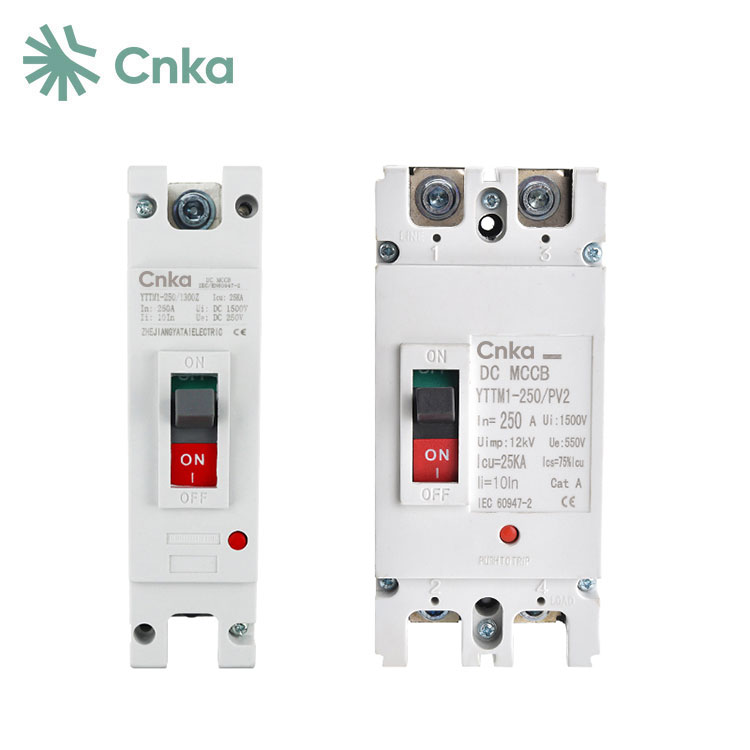

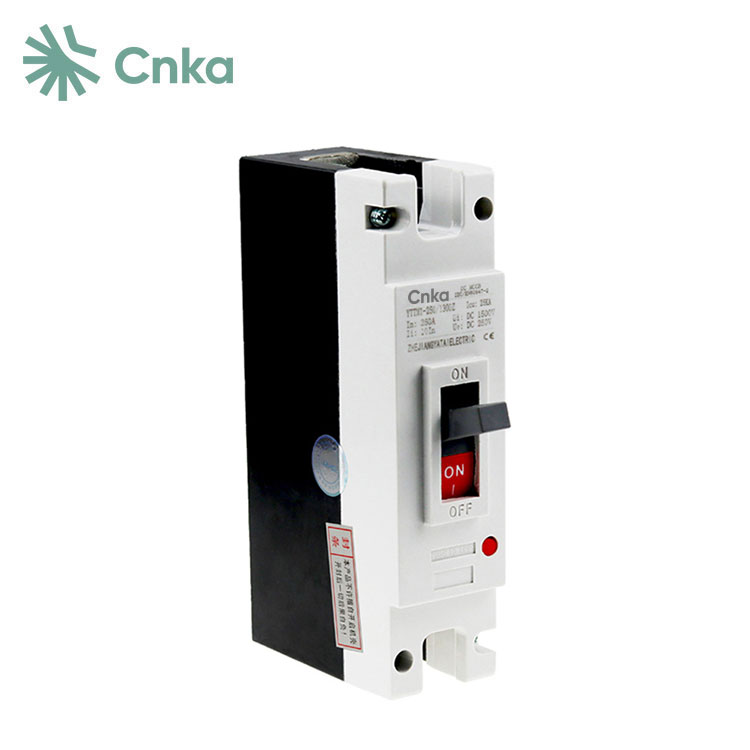

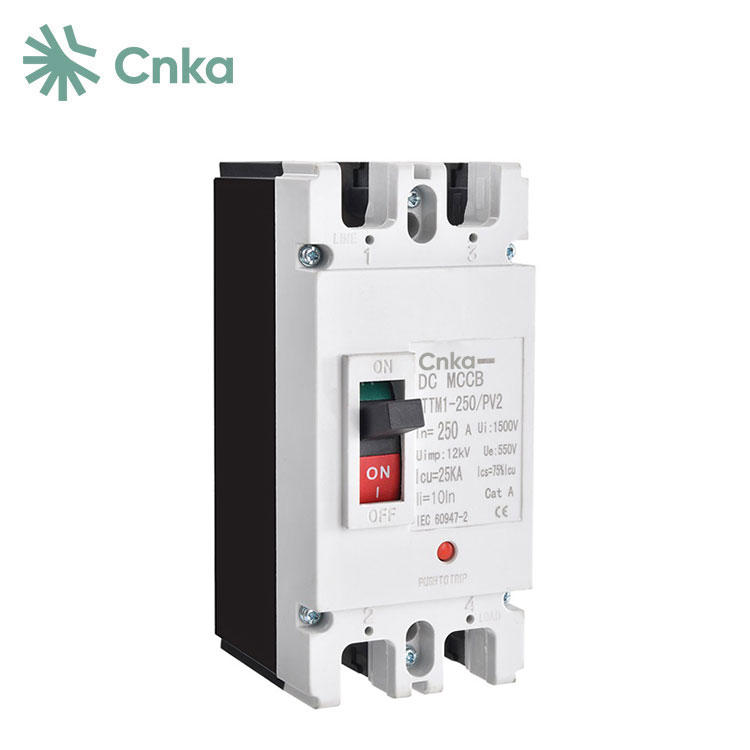

Chińscy producenci CNKA oferują wyłączniki różnicowoprądowe prądu stałego zaprojektowane specjalnie dla obwodów sieci elektroenergetycznej prądu stałego, odpowiednie do zastosowań o napięciu znamionowym prądu stałego 1500 V i prądzie znamionowym 630 A. Te wyłączniki różnicowoprądowe prądu stałego są wyposażone w zabezpieczenie przed przeciążeniem o długim opóźnieniu i natychmiastowe zabezpieczenie przed zwarciem, co czyni je idealnymi do dystrybucji energii elektrycznej i obwodów zabezpieczających. Chronią sprzęt zasilający przed zagrożeniami, takimi jak przeciążenie i zwarcie, zapewniając skuteczną i niezawodną ochronę i sterowanie elektrowniami fotowoltaicznymi, elektrowniami wiatrowymi i innymi podobnymi zastosowaniami.
|
DANE TECHNICZNE |
|||||
|
Typ |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Polak |
|
2P |
|
|
|
|
Maksymalny prąd znamionowy |
|
125A |
250A |
400A |
630A |
|
Charakterystyka elektryczna |
|
|
|
|
|
|
Znamionowe napięcie robocze |
Ue |
500 V prądu stałego |
|
|
|
|
Prąd znamionowy |
W(A) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Znamionowe napięcie izolowane |
Ui |
550 V prądu stałego |
|
350A |
630A |
|
Znamionowe napięcie impulsowe |
Uff |
8KV |
|
400A |
|
|
1-minutowe napięcie wytrzymujące częstotliwość zasilania |
|
3,8 KV |
|
|
|
|
Najwyższa zdolność niszcząca |
Icu |
15 kA |
20 kA |
25 kA |
35kA |
|
Wydajność rozruchowa |
Iks |
15 kA |
20 kA |
25 kA |
35kA |
|
Ochrona |
|
Typ termomagnetyczny |
|
|
|
|
Typ wyłączenia |
|
|
|
|
|
|
Kontrola i wskazanie |
|
Fakultatywny |
|
|
|
|
Podręcznik sterowania |
Bezpośrednie (RHD) |
Jako opcja |
164,5 × 79,5 × 118 mm |
|
|
|
Rozszerzony (ERH) |
Fakultatywny |
|
|
|
|
|
Moda MOD |
|
Fakultatywny |
|
|
|
|
Wyzwalacz wzrostowy (SHT) |
|
Fakultatywny |
|
|
|
|
Zwolnienie pomocnicze |
|
Tak |
|
|
|
|
Osłona końcowa terminala |
|
Tak |
|
|
|
|
Bariery międzyfazowe |
|
|
|
|
|
|
Okres użytkowania/cykl pracy |
|
|
|
|
|
|
Mechaniczny |
|
10000 |
|
|
|
|
Elektryczny |
|
2000 |
|
|
|
|
Rozmiar (dł. × szer. × wys.) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Ochrona przed wnikaniem |
|
Ze wszystkich stron IP40, zacisk przyłączeniowy IP20 |
|
|
|
|
Środowisko instalacyjne |
|
|
|
|
|
|
Zgodność z |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Temperatura przechowywania |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1Miejsce instalacji musi być bezpieczne, wolne od gazów, które mogłyby powodować korozję materiałów metalowych lub uszkodzić izolację, a także powinno minimalizować ryzyko gromadzenia się pyłu przewodzącego.
2Urządzenie charakteryzuje się zwartą budową, niewielkimi rozmiarami i jest łatwe w obsłudze.
3Zapewnia niezawodną pracę częstotliwościową i funkcje izolacji.
4Urządzenie można instalować poziomo lub pionowo, co zapewnia łatwość użytkowania.
P: Jak zachowują się Wasze produkty podczas użytkowania?
Odp.: Nasze produkty są wysokiej jakości i oferowane po konkurencyjnych cenach. Posiadamy duże doświadczenie w sprzęcie hutniczym, poparte profesjonalnym zespołem i doskonałą obsługą.
P: Czy możesz zaprojektować sprzęt zgodnie z naszymi specyfikacjami?
Odp.: Tak, możemy wyprodukować sprzęt na podstawie Twoich próbek lub rysunków technicznych. Istnieje jednak minimalna ilość zamówienia (MOQ), w przeciwnym razie może obowiązywać dodatkowa opłata.
P: Jakie certyfikaty posiadają Wasze produkty?
Odp.: Nasze produkty posiadają certyfikaty ISO 9001, CE, CB, SEMKO, SAA, TUV, CCC i ROHS.
