Różnice między wyłącznikami DC i AC
Wyłączniki zaprojektowane dla systemów prądu stałego (DC) i prądu naprzemiennego (AC) różnią się znacznie ze względu na unikalne zachowania elektryczne każdego rodzaju prądu. Poniżej znajduje się szczegółowe porównanie:
1. Obecne zachowanie i wyzwania związane z wyginięciem ARC
AC AC Aktualne cechy:
Przemienny kierunek okresowo (50 Hz lub 60 Hz).
Naturalnie przechodzi zero 100-120 razy na sekundę, co ułatwia przerwanie łuku.
Standardowe wyłączniki opierają się na tym zerowym krzyżowaniu, aby skutecznie ugasić łuk.
Charakterystyka prądu DC: płynie w jednym kierunku w sposób ciągły bez zerowych skrzyżowań.
Arcing jest bardziej trwały i trudniejszy do gaszenia, wymagając silniejszych mechanizmów tłumienia.
Do rozbicia prądu potrzebne są wyspecjalizowane projekty (np. Wymuchy magnetyczne, zsypy łukowe lub wymuszone powietrze).
2. Napiowanie napięcia i prądu

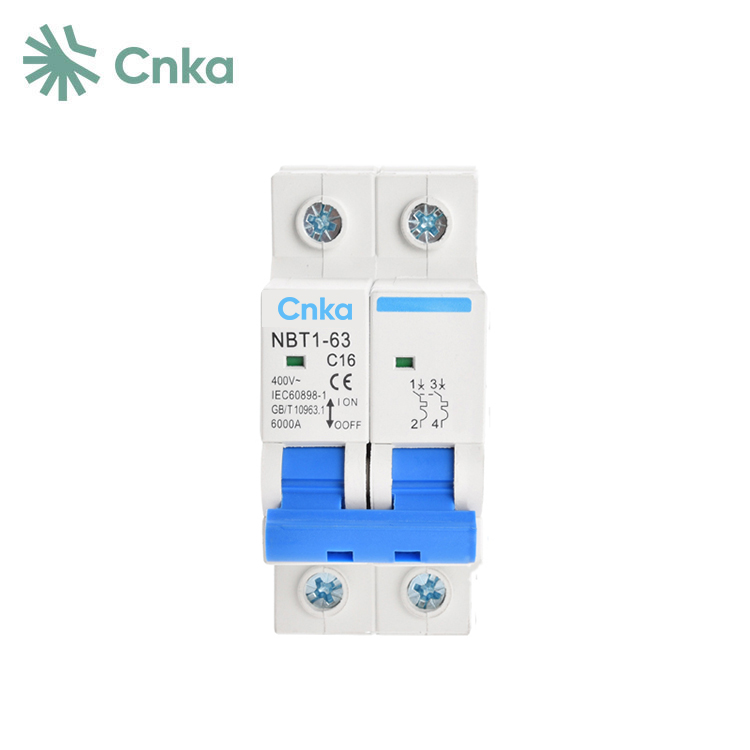

AC Breakers:
Zwykle oceniane dla napięcia RMS (np. 120 V, 240 V, 480 V).
Wspólny w dystrybucji energii domowej, komercyjnej i przemysłowej.
Pojemność złamania zwykle waha się od kilku wzmacniaczy do kilkuset wzmacniaczy.

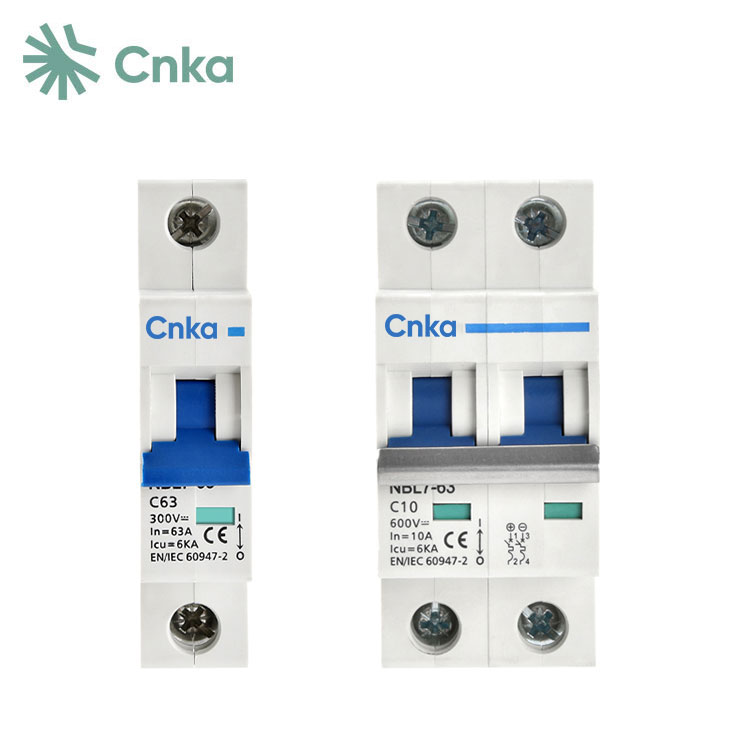

DC Breakers:
Oceniono pod kątem stałego napięcia DC (np. 12 V, 24 V, 48 V, w niektórych przypadkach do 1000 V).
Używany w systemach energii słonecznej, bankomatach akumulatorów, pojazdach elektrycznych i telekomunikacji.
Często wymaga wyższej zdolności przerywania (zakres KA) z powodu trwałego łuku.
3. Wewnętrzna konstrukcja i budowa
AC Breakers:
Użyj prostszej supresji łukowej (np. Blast powietrza, mechanizmy podróży termicznej).
Typy wspólne: MCB (obwód miniaturowy), MCCB (formowany obudowa), ACB (wyłącznik powietrza).
DC Breakers:
Zbudowany ze wzmocnionymi kontaktami i zaawansowanymi zsypami łukowymi w celu obsługi długotrwałego łuku.
Niektóre są wrażliwe na polarność (należy poprawnie podłączyć).
Dwukierunkowe wyłączniki DC są używane w systemach takich jak panele słoneczne, w których prąd może się odwrócić.
4. Zastosowania i względy bezpieczeństwa
AC Breakers:
Znalezione w okablowaniu domowym, maszynach przemysłowych i siatkach energetycznych.
Nie nadaje się do obwodów DC - wykorzystanie ich może spowodować brak podróży lub niebezpieczny łuk.
DC Breakers:
Niezbędne dla systemów energii odnawialnej, ładowania EV i mikrosieci DC.
Niektóre hybrydowe wyłączniki działają zarówno dla AC/DC, ale większość z nich jest specyficzna dla aplikacji.
Czy można je zamienić?
Nigdy nie używaj wyłącznika prądu przemiennego dla DC, chyba że wyraźnie oceniono dla obu.
Wyłączniki DC mogą działać na AC, ale nie są do tego zoptymalizowane.
Wniosek
Różnice podstawowe wynikają z metod wyginięcia łuku, przeładunku napięcia/prądu i konstrukcji. Breakers DC są trudniejsze do zarządzania prądem ciągłym, podczas gdy wyłączniki prądu przemiennego wykorzystują zero krzyżowania w celu łatwiejszej przerwy. Zawsze wybieraj właściwy typ bezpieczeństwa i niezawodności.
