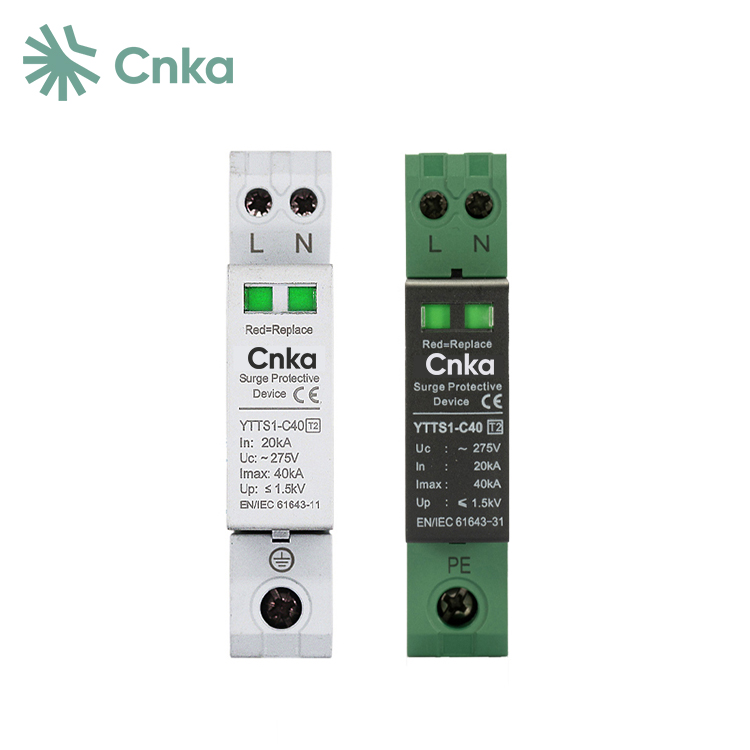

Chińscy producenci CNKA oferują niedrogie urządzenia przeciwprzepięciowe prądu przemiennego typu 2 produkowane w Chinach, zaprojektowane w celu ochrony urządzeń elektronicznych mocy prądu przemiennego przed przepięciami. To urządzenie przeciwprzepięciowe klasy C jest zgodne z normami IEC i GB i umożliwia wybór specyfikacji w oparciu o różne napięcia zasilania.
|
Model produktu |
YTTS1-C40 |
||
|
Polak |
1P+N |
2P |

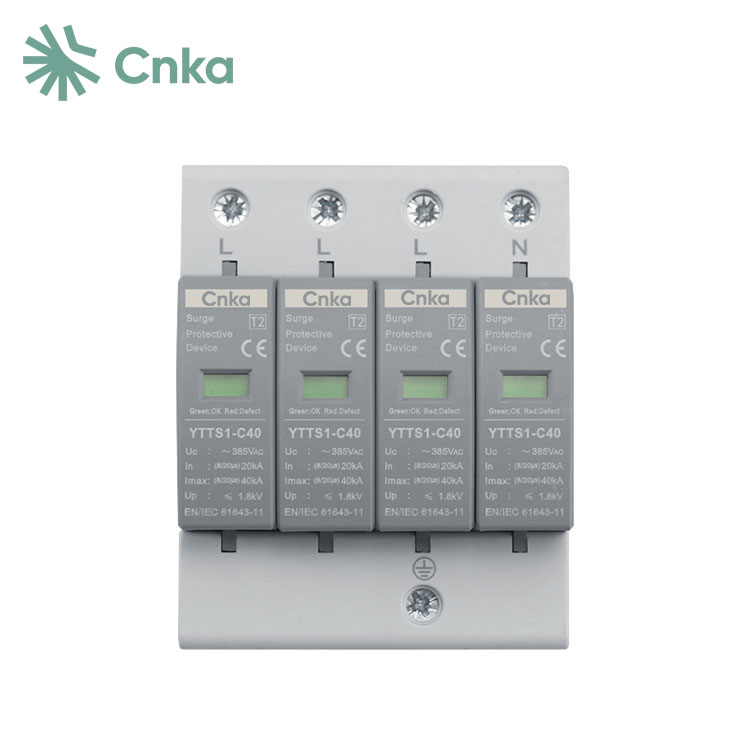

4P |
|
Częstotliwość znamionowa |
Jeden port |
||
|
Kategoria SPD |
Typ kombinowany |
||
|
Kategoria testowa |
Test klasy Ⅱ |
||
|
Maksymalne ciągłe napięcie robocze Uc |
275VAC |
275VAC |
385VAC |
|
Zwiększony poziom ochrony napięciowej (8/20μs) |
≤1,5 kV |
≤1,5 kV |
≤1,8 kV |
|
Nominalny prąd rozładowania In (8/20μs) |
20 kA |
||
|
Maksymalny prąd rozładowania Imax (8/20μs) |
40 kA |
||
|
Czas reakcjiA |
≤25ns |
||
|
Rozmiar |
18x90x72 |
36x90x72 |
72x90x72 |
|
Wskazanie awarii |
Zielony: Normalny Czerwony: Awaria |
||
|
Powierzchnia Przekroju Przewodów |
6 ~ 25 mm2 |
||
|

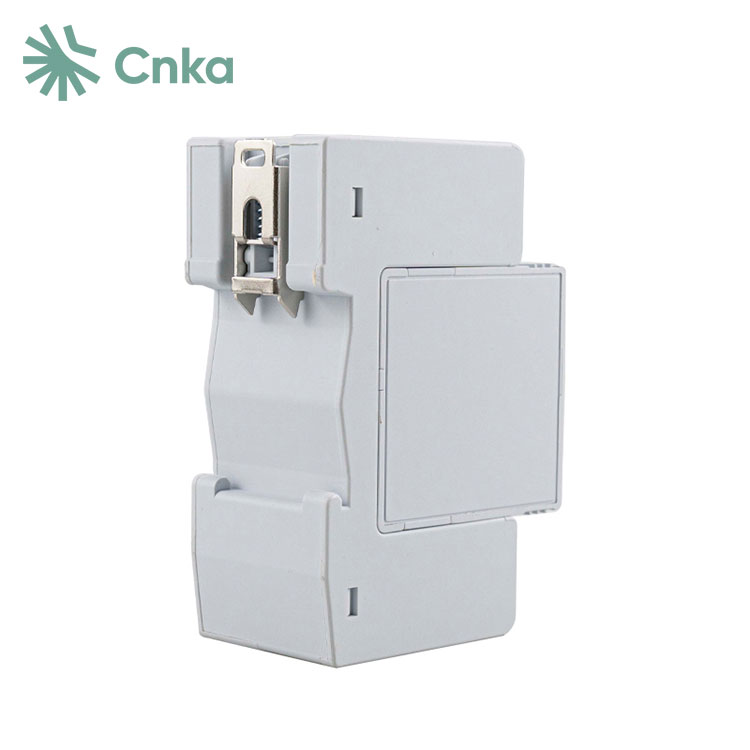

Metoda instalacji |
Standardowa szyna 35 mm |
||
|
Temperatura środowiska pracy |
-40 ℃ ~ + 85 ℃ |
||
|
Materiał poszycia |
Plastikowy |
||
|
Poziom ochrony |
IP20 |
||
|
Standard wykonawczy |
IEC61643-11 |
||
1. To urządzenie, wykonane z tworzywa sztucznego odpornego na wysokie temperatury, zapewnia doskonałe uszczelnienie i jest łatwe w montażu.
2. Jest wyposażony w podwójne urządzenie zabezpieczające przed odłączeniem termicznym, zapewniające większą niezawodność.
3. Dzięki konstrukcji typu wtykowego moduł można wymienić bez konieczności wyłączania systemu.
4. Obsługuje maksymalny prąd rozładowania 40 kA przy poziomie ochrony T2 8/20.
SPD można podzielić na typ przełączający napięcie, typ ograniczający napięcie i typ kombinowany w oparciu o ich zasadę działania.
SPD przełączające napięcie utrzymują wysoką impedancję w normalnych warunkach, ale gdy wykryją chwilowe przepięcie, ich impedancja szybko zmienia się na niską, umożliwiając przepływ prądu piorunowego. Dlatego często określa się je mianem „przełączników SPD zwarciowych”.
SPD ograniczające napięcie również zaczynają się od wysokiej impedancji przy braku przepięcia. Jednakże wraz ze wzrostem prądu udarowego i napięcia ich impedancja maleje, wykazując silną nieliniową charakterystykę prądowo-napięciową. Czasami nazywane są „SPD typu zaciskowego”.
Połączone urządzenia SPD integrują zarówno elementy przełączające napięcie, jak i elementy ograniczające napięcie, umożliwiając im wyświetlanie charakterystyk jednego lub obu typów, w zależności od napotkanych charakterystyk napięcia.
