Złącza kablowe do paneli słonecznych

Złącza kablowe CNKA do paneli słonecznych Wprowadzenie

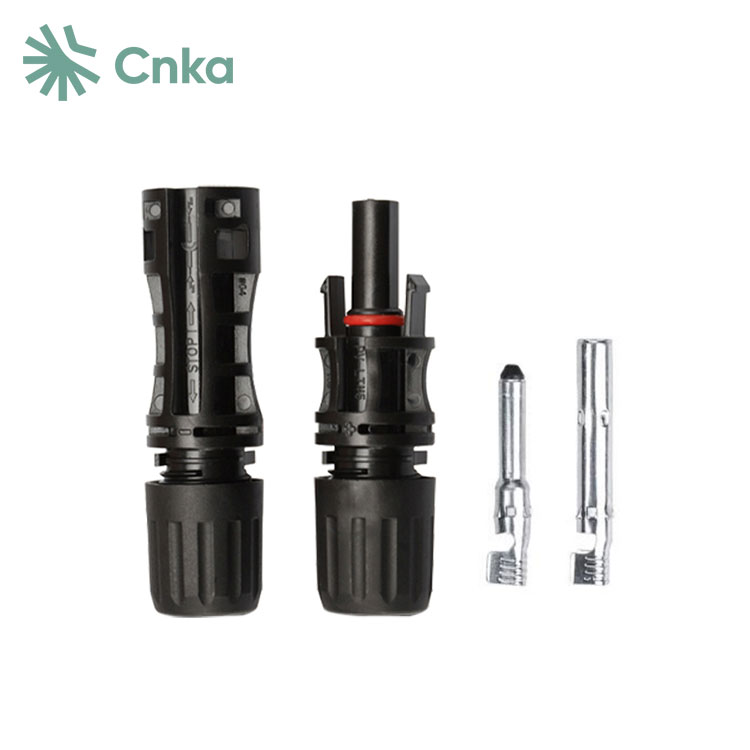

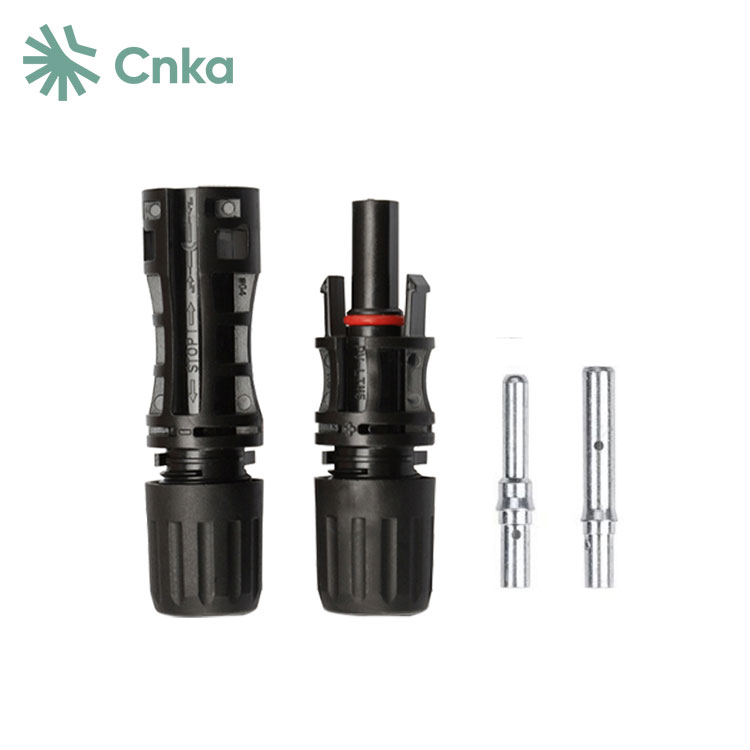

Dostawcy z Chin CNKA oferuje złącza kablowe do paneli słonecznych produkowane w Chinach, które są w pełni kompatybilne z systemami fotowoltaicznymi 1500 V. Złącza te są podzielone na dwie części: koniec linii i koniec płytki. Zazwyczaj, gdy mówimy o złączach kabli paneli słonecznych, mamy na myśli złącza końcowe linii. Składają się z części metalowych i części izolacyjnych. Termin MC oznacza Multi-Contact, natomiast cyfra 4 oznacza wielkość średnicy metalowego rdzenia.

Złącza kablowe do paneli słonecznych CNKA Parametr (specyfikacja)

Złącza kablowe do paneli słonecznych CNKA Wymagania dotyczące wydajności

1  Złącza fotowoltaiczne powinny zapewniać doskonałą przewodność, a rezystancja styku nie przekraczać 0,35 miliomów.

2  Muszą zapewniać wystarczające bezpieczeństwo, aby chronić elementy ogniw słonecznych. Biorąc pod uwagę często trudne warunki i klimat, w którym działają urządzenia wykorzystujące energię słoneczną, złącza powinny być wodoodporne, odporne na wysokie temperatury, antykorozyjne i zapewniać wysoką izolację. Powinny osiągnąć stopień ochrony IP68.

3  Konstrukcja złączy solarnych powinna być solidna i niezawodna, a złącza męskie i żeńskie powinny po prawidłowym włożeniu wykazywać siłę połączenia co najmniej 80N. W przypadku kabla 4 mm² złącze MC4 nie powinno przekraczać maksymalnej temperatury 105°C przy przepływie prądu 39 A. Złącze MC4/H4, jednożyłowe złącze męskie i żeńskie, oferuje takie zalety, jak doskonałe uszczelnienie, wygodne wkładanie oraz łatwość konserwacji i naprawy.

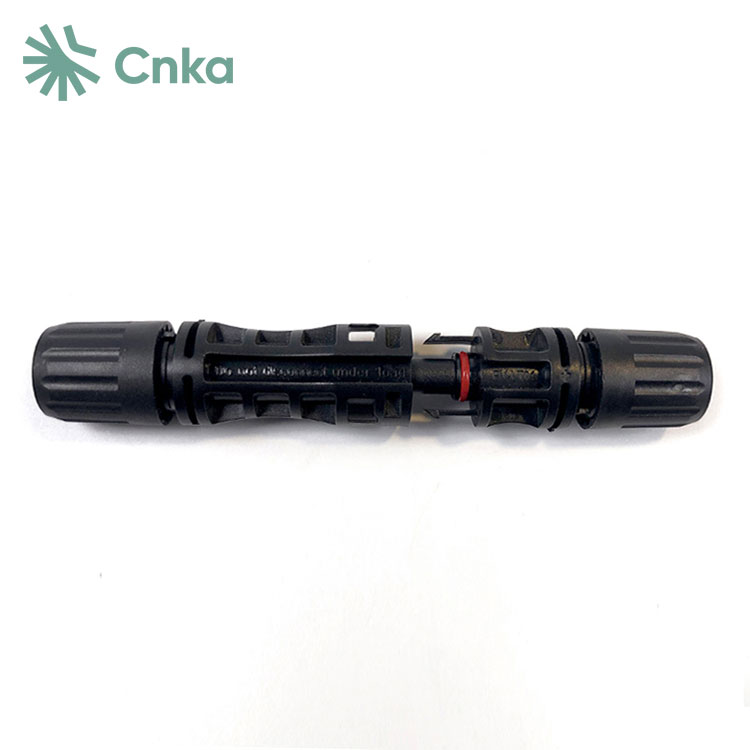

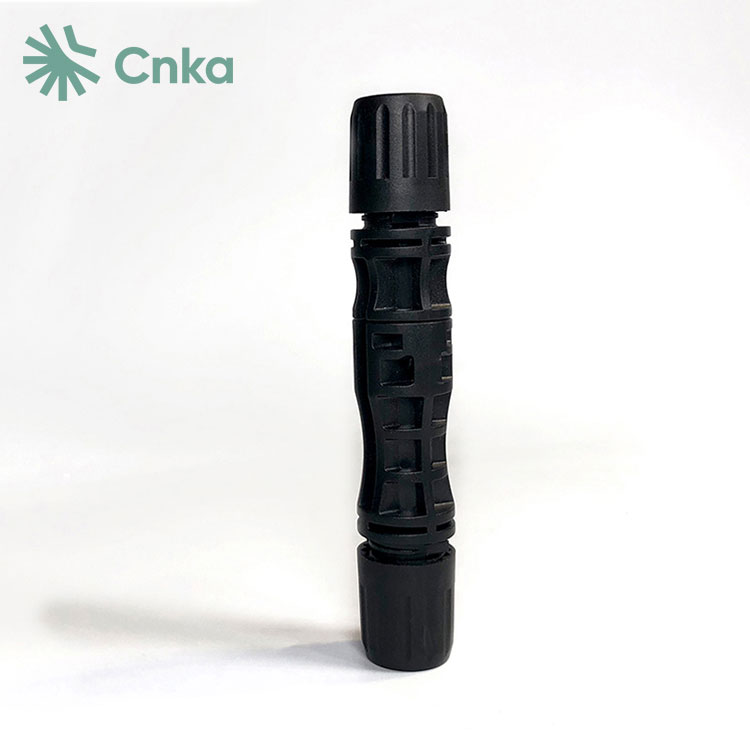

Złącza kablowe do paneli słonecznych CNKA Szczegóły

Złącza kablowe do paneli słonecznych CNKA Wymiary i okablowanie

Złącza kablowe do paneli słonecznych CNKA Środki ostrożności dotyczące instalacji

Wybierając wtyczkę, należy skupić się na jakości produktu, w tym na rozmiarze i grubości materiału wewnętrznego przewodnika metalowego, jego elastyczności i powłoce, aby zapewnić, że wytrzyma duże prądy i utrzyma dobry kontakt. Plastikowa osłona wtyczki powinna mieć gładką powierzchnię bez pęknięć, a interfejs musi być dobrze uszczelniony. Podczas instalacji należy unikać wystawiania złączy komponentów na działanie światła słonecznego i deszczu, aby zapobiec starzeniu się, korozji wewnętrznej, zwiększonej rezystancji styków i potencjalnemu zapłonowi, co może zmniejszyć wydajność systemu lub spowodować ryzyko pożaru.

Montaż i zaciśnięcie złączy fotowoltaicznych ma kluczowe znaczenie. Należy stosować profesjonalne narzędzia do zaciskania, a personel instalacyjny powinien zostać odpowiednio przeszkolony w zakresie operacji zaciskania przed rozpoczęciem budowy elektrowni fotowoltaicznych.
