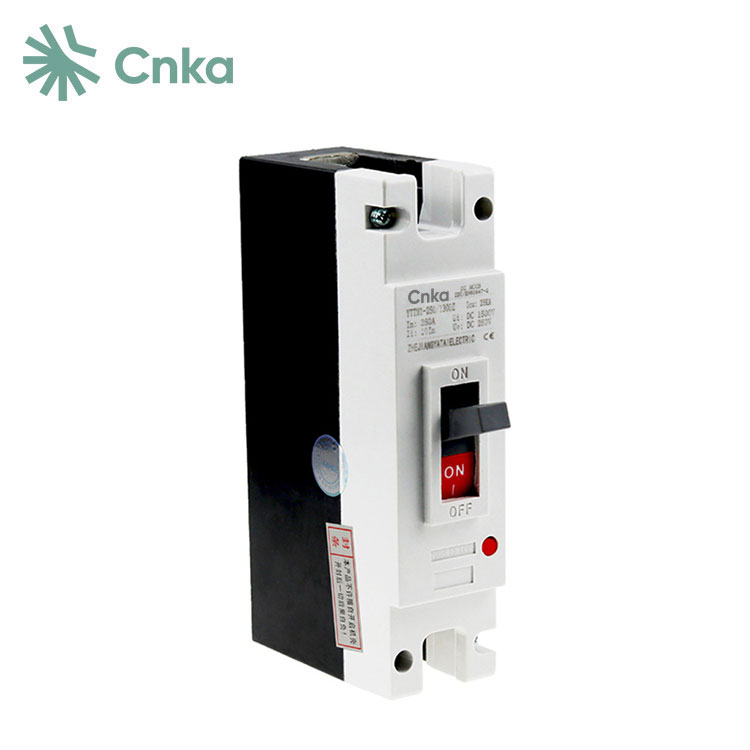

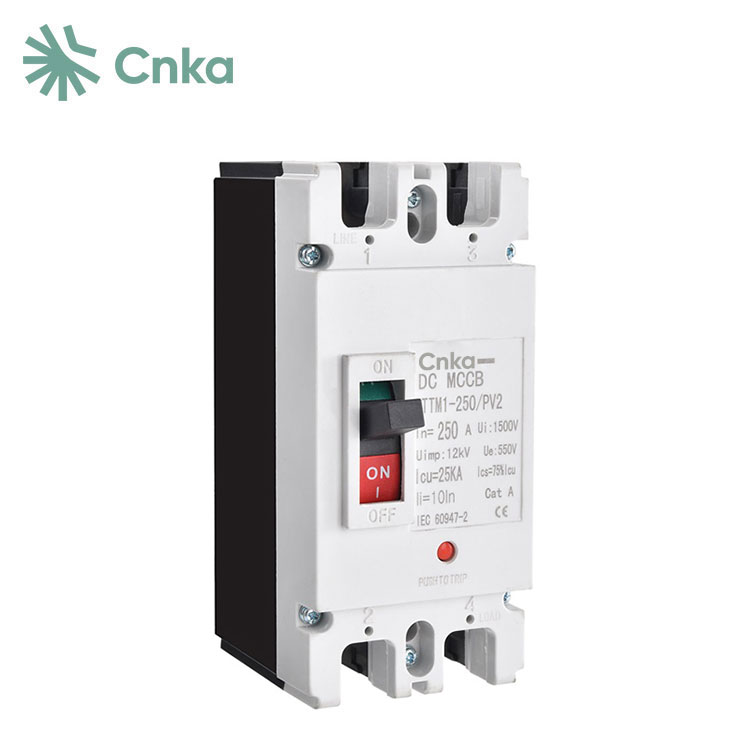

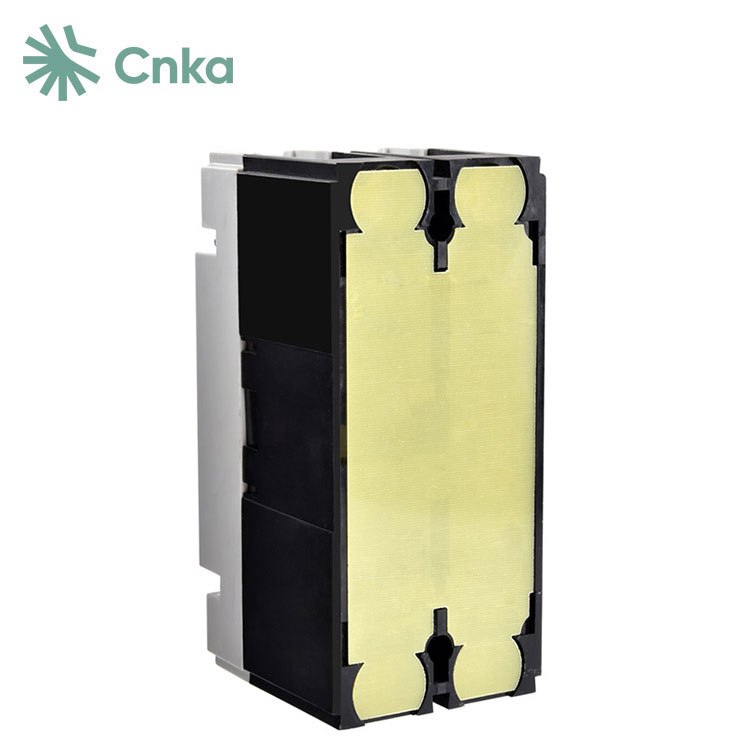

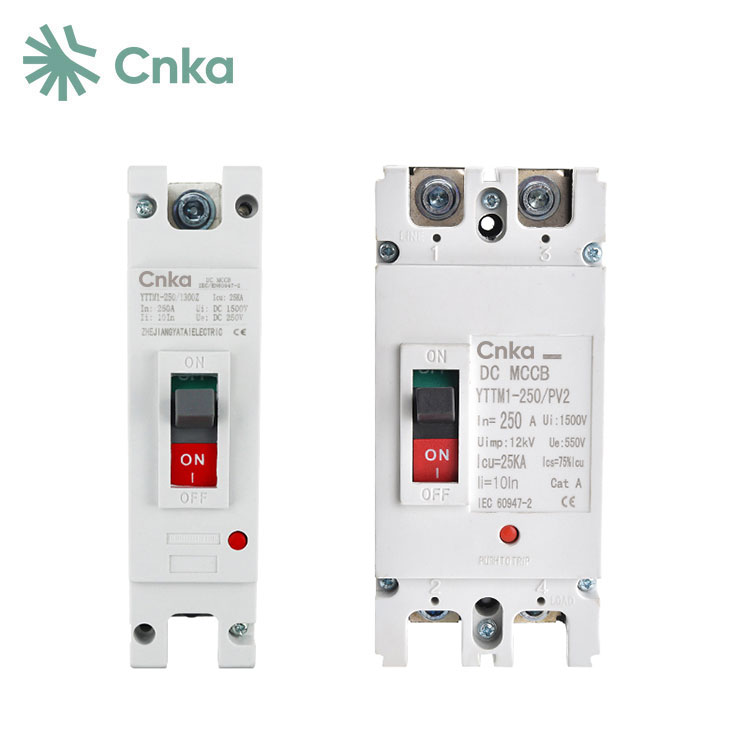

Dostawcy z Chin CNKA oferuje wyłączniki kompaktowe (MCCB prądu stałego), które są odpowiednie dla obwodów sieci elektroenergetycznej prądu stałego, o zakresie napięcia znamionowego od 250 V prądu stałego do 1000 V prądu stałego i prądzie znamionowym od 10 A do 1250 A. Te wyłączniki MCCB zapewniają ochronę przed przeciążeniem o długim opóźnieniu i natychmiastową ochronę przed zwarciem, co czyni je idealnymi do dystrybucji energii elektrycznej oraz zabezpieczania linii i urządzeń elektroenergetycznych przed przeciążeniami, zwarciami i innymi awariami. Obudowa wyłącznika wykonana jest z trwałego tworzywa sztucznego.
|
DANE TECHNICZNE |
|||||
|
Typ |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Polak |
|
2P |
|
|
|
|
Maksymalny prąd znamionowy |
|
125A |
250A |
400A |
630A |
|
Charakterystyka elektryczna |
|
|
|
|
|
|
Znamionowe napięcie robocze |
Ue |
500 V prądu stałego |
|
|
|
|
Prąd znamionowy |
W(A) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Znamionowe napięcie izolowane |
Ui |
550 V prądu stałego |
|
350A |
630A |
|
Znamionowe napięcie impulsowe |
Uff |
8KV |
|
400A |
|
|
1-minutowe napięcie wytrzymujące częstotliwość zasilania |
|
3,8 KV |
|
|
|
|
Najwyższa zdolność niszcząca |
Icu |
15 kA |
20 kA |
25 kA |
35kA |
|
Wydajność rozruchowa |
Iks |
15 kA |
20 kA |
25 kA |
35kA |
|
Ochrona |
|
Typ termomagnetyczny |
|
|
|
|
Typ wyzwalania |
|
|
|
|
|
|
Kontrola i wskazanie |
|
Fakultatywny |
|
|
|
|
Podręcznik sterowania |
Bezpośrednie (RHD) |
Jako opcja |
164,5 × 79,5 × 118 mm |
|
|
|
Rozszerzony (ERH) |
Fakultatywny |
|
|
|
|
|
MOD Mody |
|
Fakultatywny |
|
|
|
|
Wyzwalacz wzrostowy (SHT) |
|
Fakultatywny |
|
|
|
|
Zwolnienie pomocnicze |
|
Tak |
|
|
|
|
Osłona końcowa terminala |
|
Tak |
|
|
|
|
Bariery międzyfazowe |
|
|
|
|
|
|
Żywotność/cykl pracy |
|
|
|
|
|
|
Mechaniczny |
|
10000 |
|
|
|
|
Elektryczny |
|
2000 |
|
|
|
|
Rozmiar (dł. × szer. × wys.) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Ochrona przed wnikaniem |
|
Ze wszystkich stron IP40, zacisk przyłączeniowy IP20 |
|
|
|
|
Środowisko instalacji |
|
|
|
|
|
|
Zgodność z |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Temperatura przechowywania |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1. Mechanizm napędowy posiada funkcję szybkiego zamykania i szybkiego rozłączania.
2. W systemie gaszenia łuku kontaktowego styki dynamiczne i statyczne wykorzystują zasadę przewodów równoległych. Styki statyczne mają kształt litery H i są zaprojektowane tak, aby odpychać, umożliwiając szybkie rozłączenie pod wpływem wysokiego prądu. Elementy wykonane z materiałów o wysokiej łukoodporności są instalowane wokół styków dynamicznych i statycznych, aby ułatwić szybkie wygaszanie łuku.
3. Struktura jest zwarta, a objętość niewielka.
4. Różne modele, w tym termomagnetyczne, prądów upływowych, DC i inteligentne, mają wspólne wymiary całkowite.
5. Akcesoria można instalować niezależnie, dzięki czemu użytkownicy mogą łatwo otworzyć pokrywę akcesoriów w celu ich zainstalowania lub wymiany.
6. Pomiędzy dwoma wyłącznikami można zainstalować blokadę mechaniczną i elektryczną.
7. Operacja jest bezpieczna i niezawodna z zerowym lub krótkim przeskokiem.
8. Łatwy w użyciu, umożliwiający instalację na miejscu przez użytkowników.
Wyłączniki kompaktowe prądu stałego idealnie nadają się do obwodów sieci elektroenergetycznej prądu stałego o napięciach znamionowych od 250 V prądu stałego do 1000 V prądu stałego i prądach znamionowych od 10 A do 1250 A. Te wyłączniki posiadają mechanizm operacyjny, który szybko realizuje funkcje zamykania i wyłączania. Ich zwarta budowa i niewielka objętość sprawiają, że są bardzo wygodne w użyciu.
