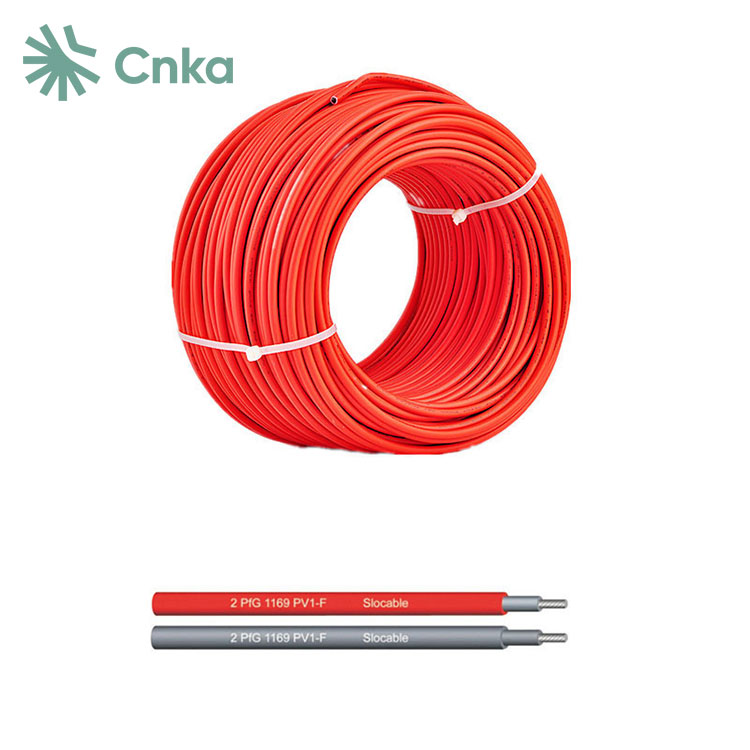

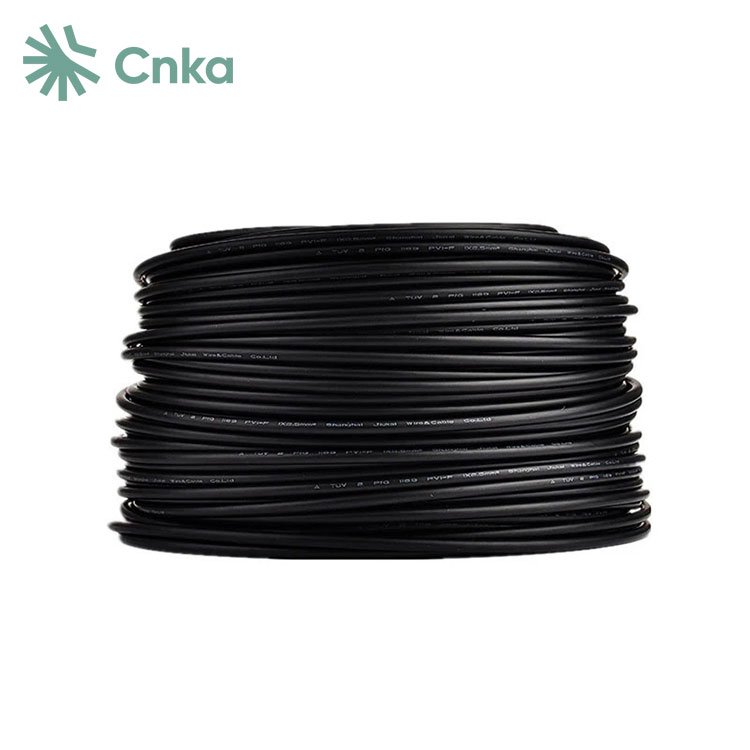

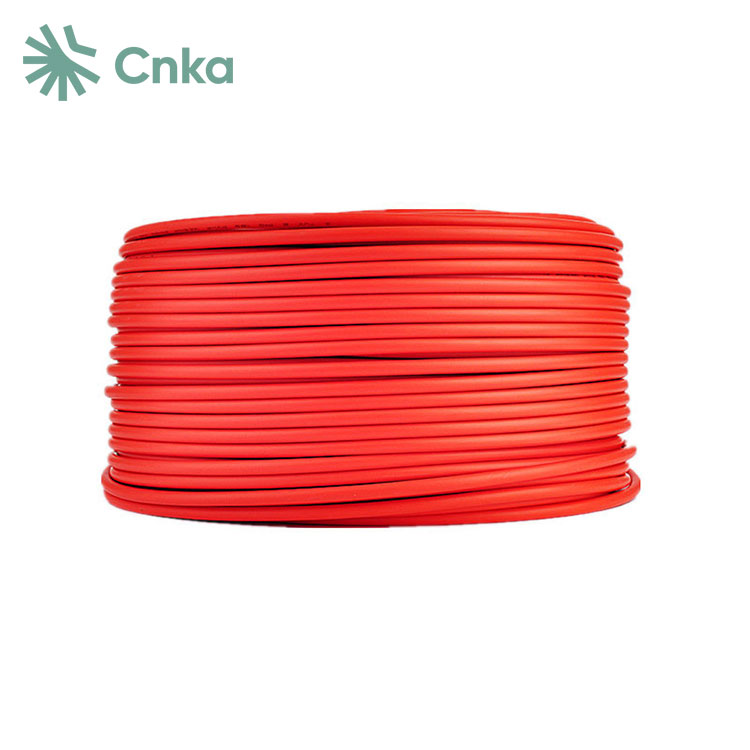

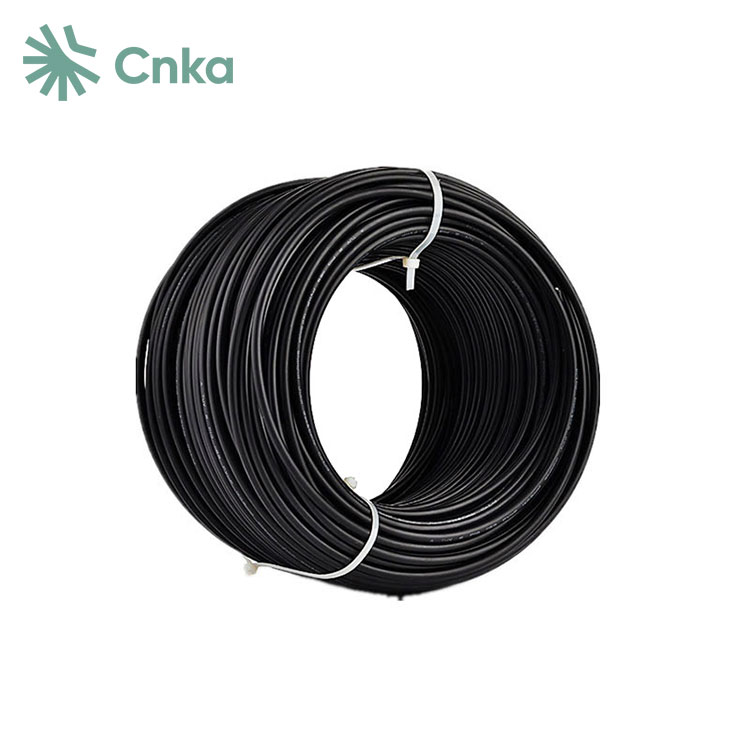

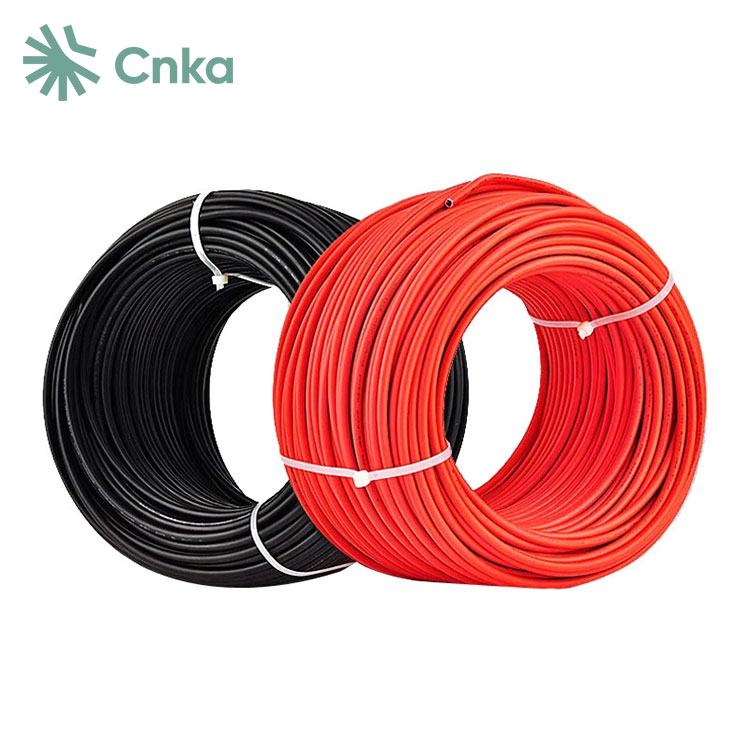

4 mm 6 mm kabel PV

CNKA4mm 6mm PV Wprowadzenie

China Factory CNKA oferuje łatwe, zaawansowane zaawansowane kable PV 4 mm i 6 mm przeznaczone do środowisk zewnętrznych. Te wyspecjalizowane kable fotowoltaiczne ulegają sieciowanie napromieniowania, w których wysokoenergetyczne wiązki elektronów zmieniają strukturę molekularną materiału izolacyjnego z sieci liniowej do trójwymiarowej sieci. Proces ten zwiększa odporność na temperaturę kabli. W porównaniu z kablami nie skrzydlonymi, napromieniowane usieciowane kable mogą wytrzymać temperatury do 90 ° C, 105 ° C, 125 ° C, 135 ° C, a nawet o 150 ° C, a także wykazywać wzrost zdolności obciążenia o 15-50%. Kable te są bardzo trwałe, zdolne do wytrzymania ciężkich fluktuacji temperatury i erozji chemicznej, dzięki czemu są odpowiednie do użytku na zewnątrz przez ponad 25 lat.

CNKA4mm 6 mm Parametr kabla PV (specyfikacja)

CNKA4mm 6mm PV Funkcja kabla PV

· Opóźnienie płomienia: kable PV 4 mm i 6 mm spełniają wymagania opóźniające płomienie zgodnie z EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 i DIN EN 60332-1-2 standardów, zapewniając bezpieczeństwo w przypadku pożaru.

· Niska emisja dymu: kable są zgodne z niskimi wymaganiami dotyczącymi emisji dymu w standardach IEC 61034 i EN 50268, które minimalizują wytwarzanie dymu podczas spalania.

· Bez halogenu: zgodnie ze standardami EN 50267-2-1 i IEC 60754-1, kable są wolne od składników halogenowych, zmniejszając ryzyko szkodliwego uwalniania gazu.

· Niska korozja gazu: kable spełniają wymagania standardów EN 50267-2-2 i IEC 60754-2, zapewniając niską korozję gazu w celu ochrony sprzętu i utrzymania bezpieczeństwa.

CNKA4mm 6mm PV Detale i struktura kabla

CNKA4mm 6mm PV Techniki okablowania kablowego

Wytyczne okablowania systemu fotowoltaicznego

1. Separacja okablowania DC i AC:

-DC Obwód: Łączy panele fotowoltaiczne z komponentami dystrybucji DC.

-AC Obwód: Łączy falownik z siatką mocy.

2. Kierownictwo możliwe:

-W dużych i średnich elektrowniach fotowoltaicznych stosuje się liczne kable DC.

-Label każdy kabel z liczbą przewodu w celu ułatwienia konserwacji.

-Sprecytuj silne linie energetyczne ze słabych linii energetycznych.

-Linie sygnałowe (np. Komunikacja 485) osobno, aby uniknąć zakłóceń.

3. Instalacja łącząca:

-Wykorzystaj przewody i tace kablowe w celu ochrony i organizowania kabli.

-Minimalizuj ekspozycję przewodów na elementy zewnętrzne.

-Tybrain czyste, poziome i pionowe ścieżki okablowania.

-Waktywne połączenia kablowe wewnątrz przewodów i taceń w celu uproszczenia konserwacji.

4. Specjalne rozważania:

-W przypadku wymiany przewodów miedzianych przewodami aluminiowymi użyj niezawodnych zacisków adaptera miedzi-aluminium, aby zapewnić prawidłowe połączenie.
