Nowe produkty energetyczne CNKA, w tym: system dystrybucji energii słonecznej (DC MCCB, DC MCB, zabezpieczenie przeciwprzepięciowe DC, bezpiecznik DC, skrzynka przyłączeniowa PV itp.); Systemy dystrybucji energii dla budownictwa (takie jak ATS, MCB, MCCB itp.). Zakończono przejście z systemu prądu przemiennego na system prądu stałego i wzbogacono linię produktów firmy. Czynimy CNKA pierwszym wyborem kompleksowych centrów zaopatrzenia klientów.

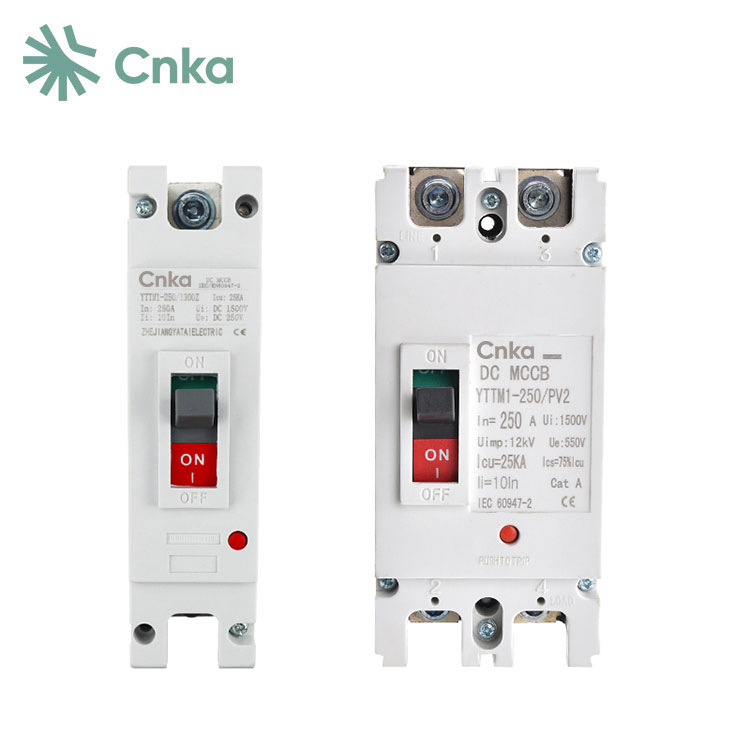

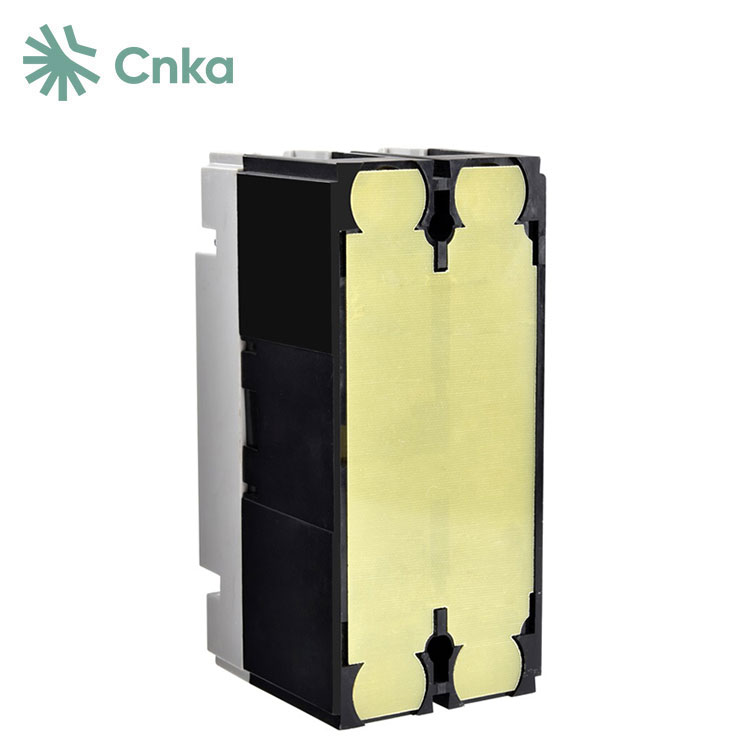

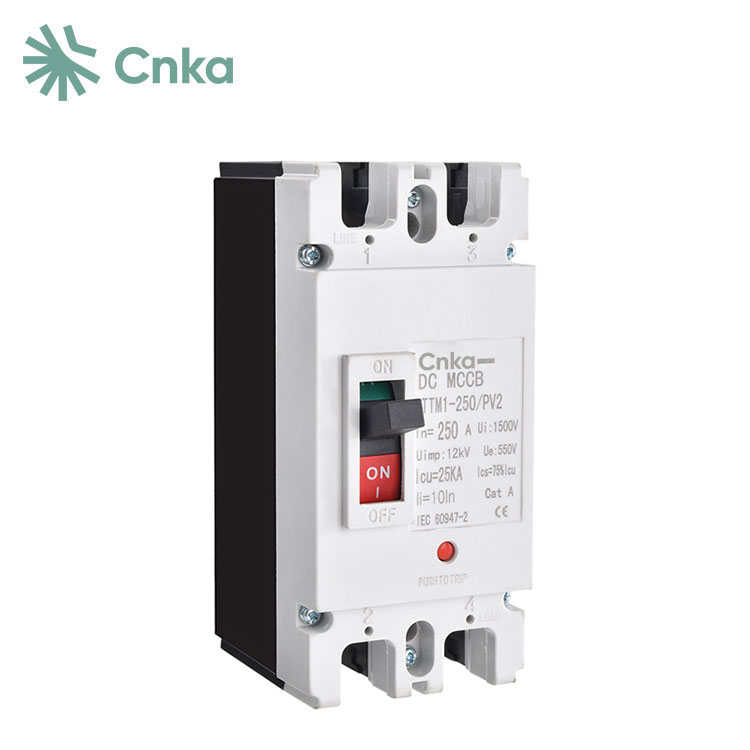

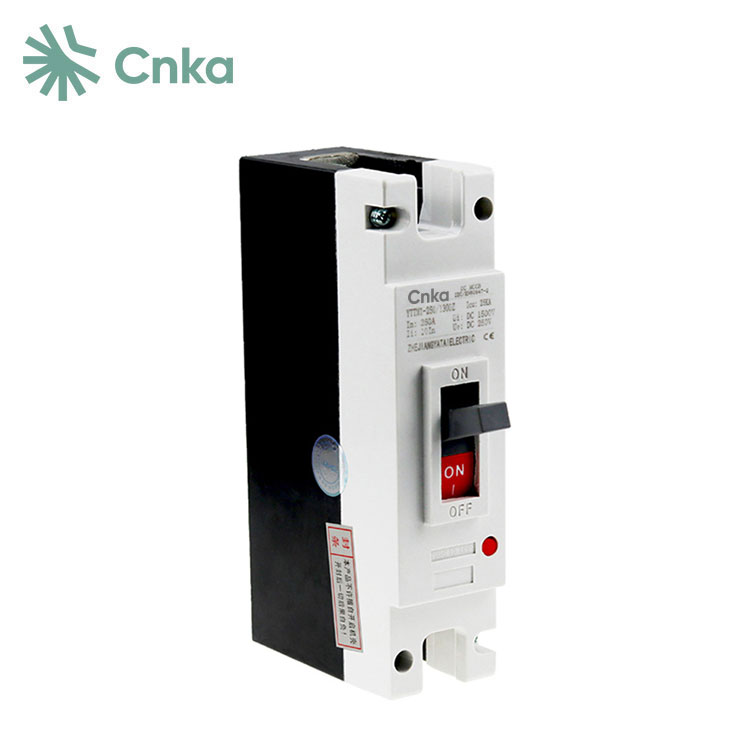

CNKA, obniżony dostawca z Chin, oferuje wyłączniki MCCB 2P DC przeznaczone do zabezpieczania urządzeń i obwodów energetycznych przed przeciążeniami układu fotowoltaicznego. Te wyłączniki automatyczne są odpowiednie dla prądów stałych do 1250 A i napięć do 1500 V. Spełniają normy IEC 60947-2 i GB 14048.2. Stosowanie wyłączników MCCB 2P DC zapewnia bezpieczniejszą i bardziej niezawodną dystrybucję obwodów i sprzętu zabezpieczającego zasilanie.
|
DANE TECHNICZNE |
|||||
|
Typ |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Polak |
|
2P |
|
|
|
|
Maksymalny prąd znamionowy |
|
125A |
250A |
400A |
630A |
|
Charakterystyka elektryczna |
|
|
|
|
|
|
Znamionowe napięcie robocze |
Ue |
500 V prądu stałego |
|
|
|
|
Prąd znamionowy |
W(A) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Znamionowe napięcie izolowane |
Ui |
550 V prądu stałego |
|
350A |
630A |
|
Znamionowe napięcie impulsowe |
Uff |
8KV |
|
400A |
|
|
1-minutowe napięcie wytrzymujące częstotliwość zasilania |
|
3,8 KV |
|
|
|
|
Najwyższa zdolność niszcząca |
Icu |
15 kA |
20 kA |
25 kA |
35kA |
|
Wydajność rozruchowa |
Iks |
15 kA |
20 kA |
25 kA |
35kA |
|
Ochrona |
|
Typ termomagnetyczny |
|
|
|
|
Typ wyłączenia |
|
|
|
|
|
|
Kontrola i wskazanie |
|
Fakultatywny |
|
|
|
|
Podręcznik sterowania |
Bezpośrednie (RHD) |
Jako opcja |
164,5 × 79,5 × 118 mm |
|
|
|
Rozszerzony (ERH) |
Fakultatywny |
|
|
|
|
|
Moda MOD |
|
Fakultatywny |
|
|
|
|
Wyzwalacz wzrostowy (SHT) |
|
Fakultatywny |
|
|
|
|
Zwolnienie pomocnicze |
|
Tak |
|
|
|
|
Osłona końcowa terminala |
|
Tak |
|
|
|
|
Bariery międzyfazowe |
|
|
|
|
|
|
Okres użytkowania/cykl pracy |
|
|
|
|
|
|
Mechaniczny |
|
10000 |
|
|
|
|
Elektryczny |
|
2000 |
|
|
|
|
Rozmiar (dł. × szer. × wys.) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Ochrona przed wnikaniem |
|
Ze wszystkich stron IP40, zacisk przyłączeniowy IP20 |
|
|
|
|
Środowisko instalacyjne |
|
|
|
|
|
|
Zgodność z |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Temperatura przechowywania |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1. Charakteryzuje się dużą zdolnością wyłączania i niezawodną izolacją.
2. Spełnia normy III stopnia zanieczyszczenia.
3. Mechanizm napędowy umożliwia szybkie zamykanie i wyzwalanie segmentowe.
4. Przeznaczony do użytku na wysokościach nieprzekraczających 2000 metrów.
1 Okno wskaźnika: Czerwone i zielone lampki zapewniają wyraźne wskazanie stanu.
2 Przycisk resetowania: resetuje w celu wykrycia wyłączenia i zapewnienia bezpieczeństwa linii.
3 Powłoka termoutwardzalna: składa się głównie z żywicy termoutwardzalnej, opóźniającej palenie.
4 Akcesoria: Zawiera przegrodę łukową i śruby mocujące.
